LICHTSCHAKELINGEN 01

<<Terug naar Homepage klik op het figuur voor een vergroting

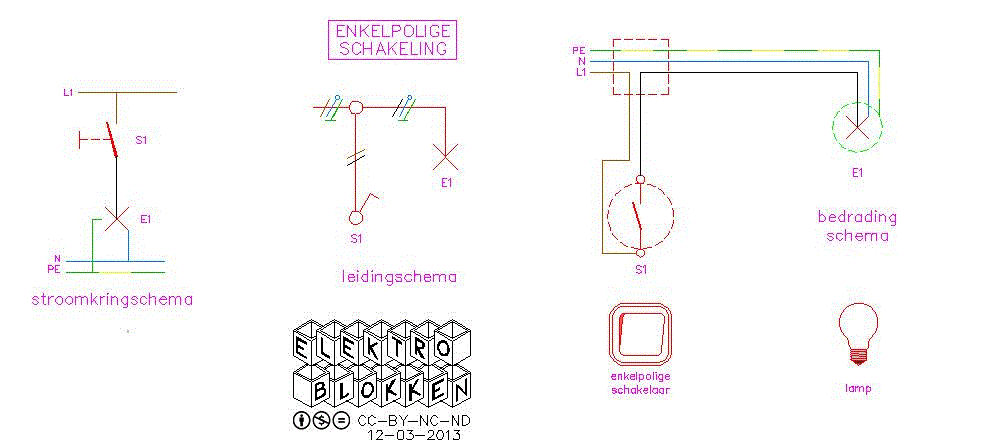

ENKELPOLIGE SCHAKELING

De enkelpolige schakeling is bedoeld om één lichtpunt (E1) met een enkelpolige schakelaar (S1) aan en uit te schakelen.

Omdat veel fabrikanten de enkelpolige schakelaar niet meer maken, wordt in de praktijk hiervoor een wisselschakelaar gebruikt.

Enkelpolige schakeling


QR-CODE
Enkelpolige schakeling

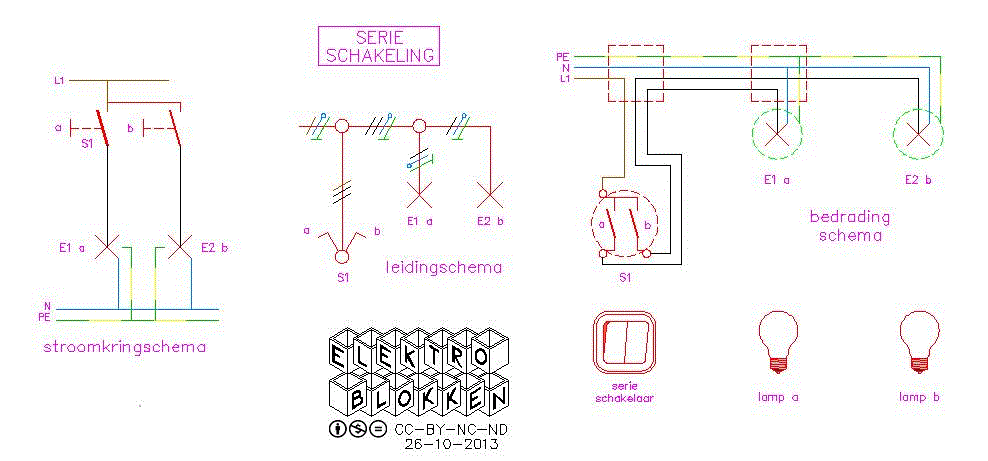

SERIE SCHAKELING
De serie schakeling is bedoeld om twee lichtpunten (E1 en E2) met een serie schakelaar (S1 a+b) aan en uit te schakelen.

Met deze schakeling kan E1 en E2 afzonderlijk, of allebei tegelijk aan en uit geschakeld worden.
De behuizing van de serie schakelaar is net zo groot als die van de enkelpolige schakelaar.
De serie schakelaar bestaat uit twee afzonderlijke enkelpolige schakelaars waarbij de aansluiting voor de fase (L1) al intern doorverbonden is. Er is dus maar 1 bruine draad nodig voor de voeding. Je herkent de serieschakelaar door de twee afzonderlijke bedieningen (schakelwippen).
Serie schakeling

DUBBELPOLIGE SCHAKELING
De dubbelpolige schakeling is bedoeld om één lichtpunt (E1) met een dubbelpolige schakelaar (S1) aan en uit te schakelen.
Deze schakeling onderbreekt beide geleiders (de fasedraad en de nuldraad) in een stroomkring met één schakelaar. Hierdoor wordt het gehele circuit achter de schakelaar spanningvrij geschakeld.
(Bij de enkelpolige schakeling wordt alleen de fasedraad onderbroken).

De dubbelpolige schakelaar wordt met name toegepast in vochtige ruimten en in situaties waarbij een installatie gegarandeerd spanningsvrij moet kunnen worden gemaakt.
De geschakelde nuldraad mag zowel met blauw draad als met zwart draad worden uitgevoerd.
Hiernaast zijn beide uitvoeringen afgebeeld. Voorkeur heeft de bovenste versie waar de geschakelde nuldraad blauw is.

Dubbelpolige schakeling met blauw geschakelde nul

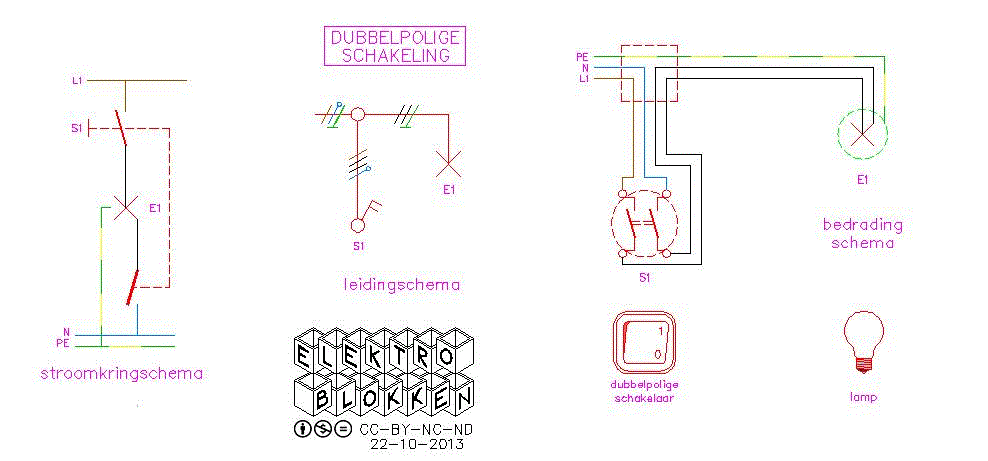

Dubbelpolige schakeling met zwart geschakelde nul

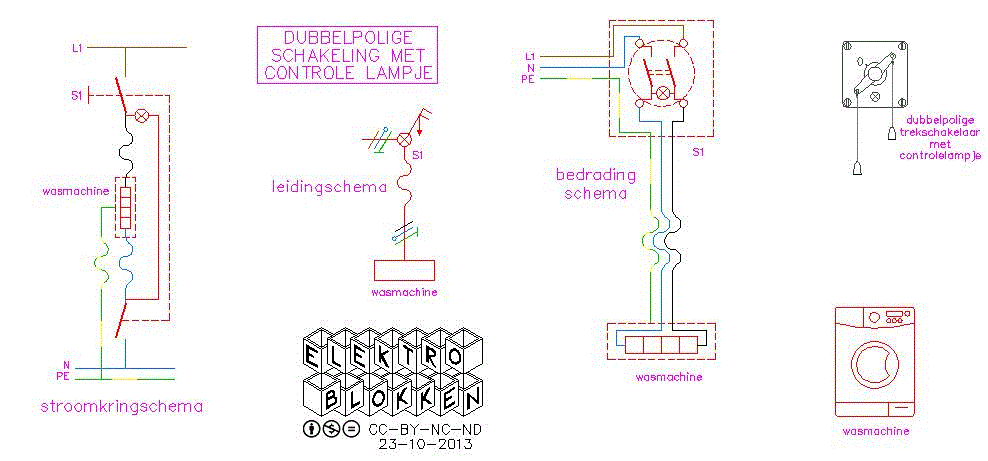

DUBBELPOLIGE SCHAKELING met controlelampje
De dubbelpolige schakeling met controlelampje (S1) wordt vaak gebruikt om een wasmachine in een badkamer aan te sluiten.
De aansluiting en de werking is hetzelfde als bij een gewone dubbelpolige schakelaar.
Het controlelampje in de schakelaar gaat branden als de schakelaar is aan gezet.
Het pijltje bij de schakelaar in het leidingschema geeft aan dat het om een trekschakelaar gaat.
In de tekeningen zijn krullen in de leidingen aangegeven. Dit betekend dat de leiding soepel is (wasmachine is verplaatsbaar). Deze soepele leiding is gemonteerd aan de wasmachine en de dubbelpolige trekschakelaar.
 Dubbelpolige schakeling met controle lamp (wasmachine trekschakelaar)

WISSELSCHAKELING (klassieke schakeling)
Met een wisselschakeling kan je één lichtpunt (E1) op twee verschillende punten (S1 en S2) aan of uit schakelen.

Er zijn verschillende soorten wisselschakelingen. Hiernaast is de "klassieke" wisselschakeling afgebeeld.

De wisselschakeling wordt vaak ten onrechte "hotelschakeling" genoemd. Er bestaat een verschil tussen de hotelschakeling en de wisselschakeling. De animatie van de hotelschakeling is in ontwikkeling en wordt later op deze site geplaatst.

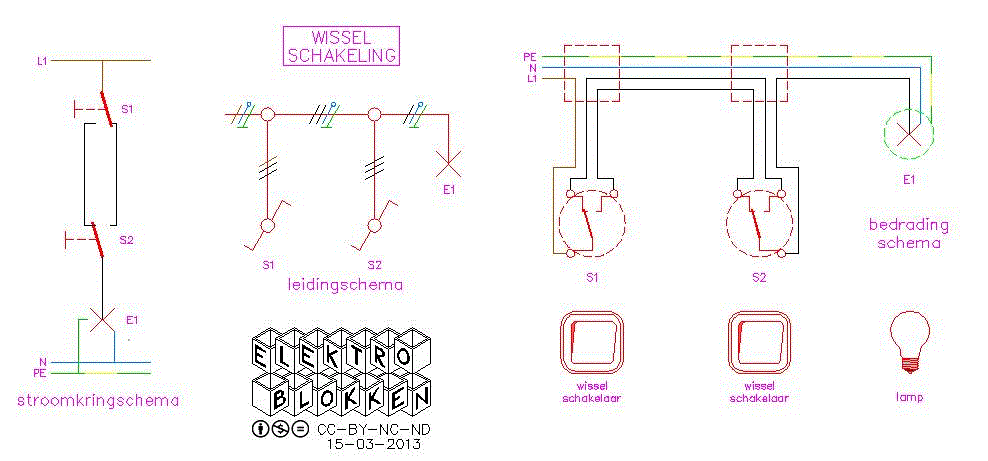

Wisselschakeling (klassieke schakeling)


QR-CODE
Wissel schakeling

WISSELSCHAKELING (met omloopdraad)
De wisselschakeling met omloopdraad wordt ook wel de Groningse wisselschakeling of kortweg Groninger genoemd.
Bij deze schakeling kun je een draad besparen ten opzichte van de klassieke wisselschakeling (zie klassieke wisselschakeling versus wisselschakeling met omloopdraad). (animatie wordt nog gemaakt)
Het stroomkringschema kan op twee verschillende manieren getekend worden.
De bovenste animatie geeft een stroomkringschema weer waarbij de schakelaars "rechtop" in het schema staan (dit is een afgesproken tekenwijze).
De onderste animatie is exact dezelfde schakeling, maar het stroomkringschema is anders getekend. De schakelaars zijn "plat" getekend, de stroom loopt bij dit schema altijd van boven (L1) naar beneden (N) (ook dit is een afgesproken tekenwijze).

Er is nog een andere manier om een wisselschakeling te maken. Deze  wisselschakeling heet de verboden wisselschakeling of de Franse wisselschakeling.
(Animatie van deze schakeling is in ontwikkeling en wordt later op deze site geplaatst).

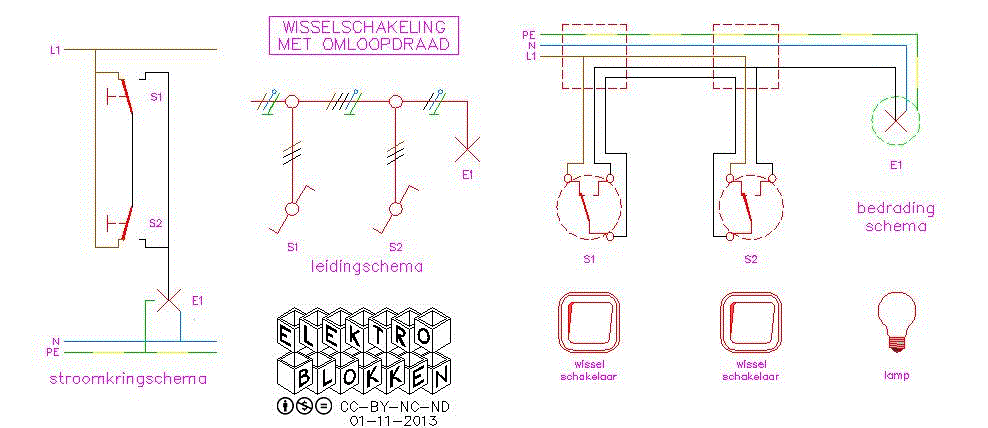

 Wisselschakeling met omloopdraad (schakelaars volgens de afgesproken tekenwijze)

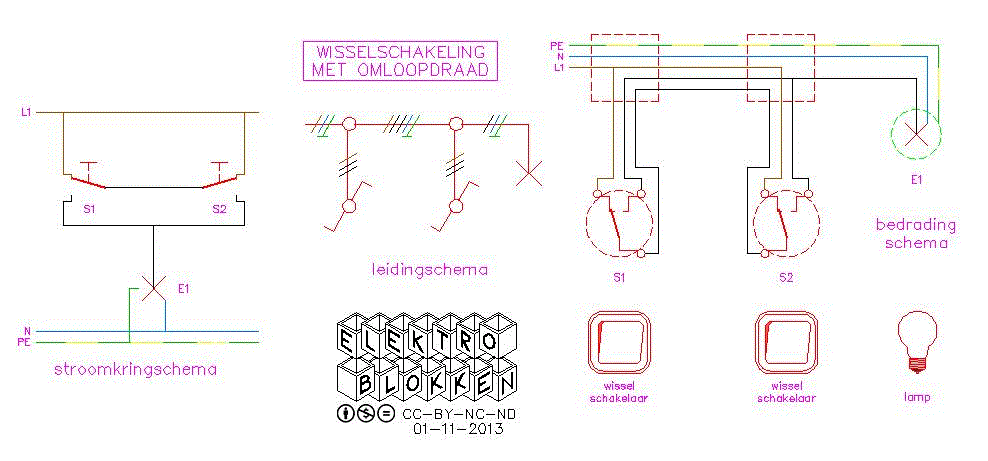

 Wisselschakeling met omloopdraad (stroomloop volgens de afgesproken tekenwijze)


KRUISSCHAKELING
De kruisschakeling is bedoeld om één lichtpunt (E1) op drie (of meer) verschillende punten aan of uit te kunnen schakelen.
Een kruisschakeling bestaat uit twee wisselschakelaars (S1 en S3) en een kruisschakelaar (S2). Als uitbreiding op de wisselschakeling wordt er een kruisschakelaar tussen de wisselschakelaars geplaatst.
Er kunnen zoveel kruisschakelaars als nodig tussen de twee wisselschakelaars geplaatst worden.

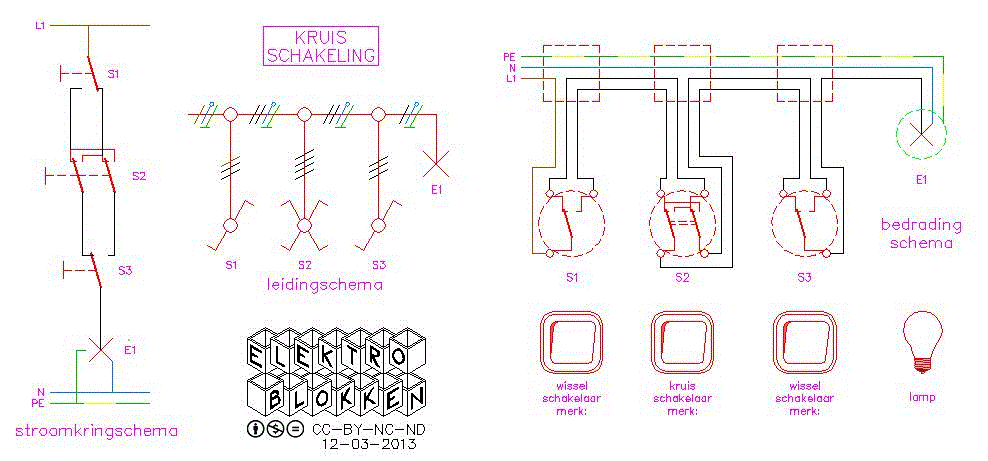

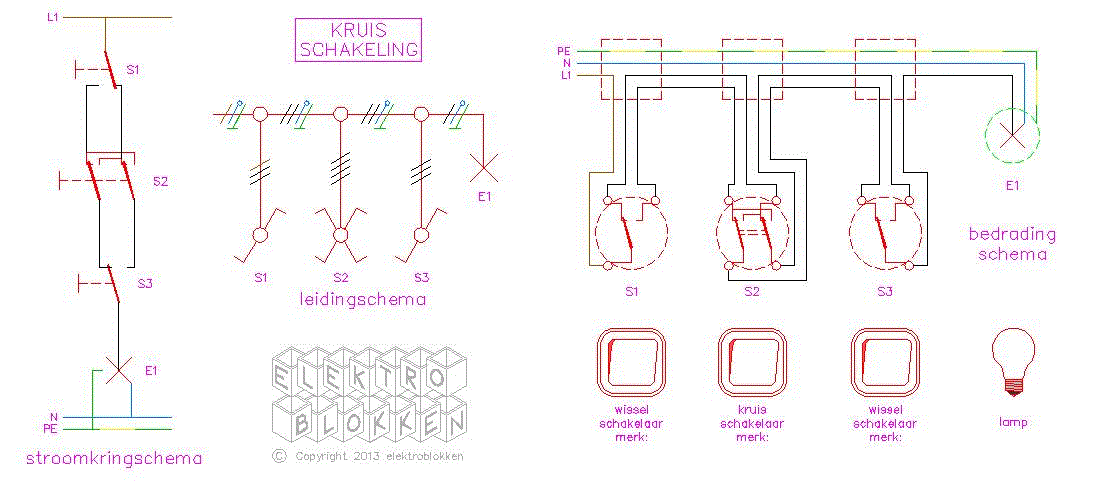

Kruis schakeling

QR
-CODE
kruisschakeling

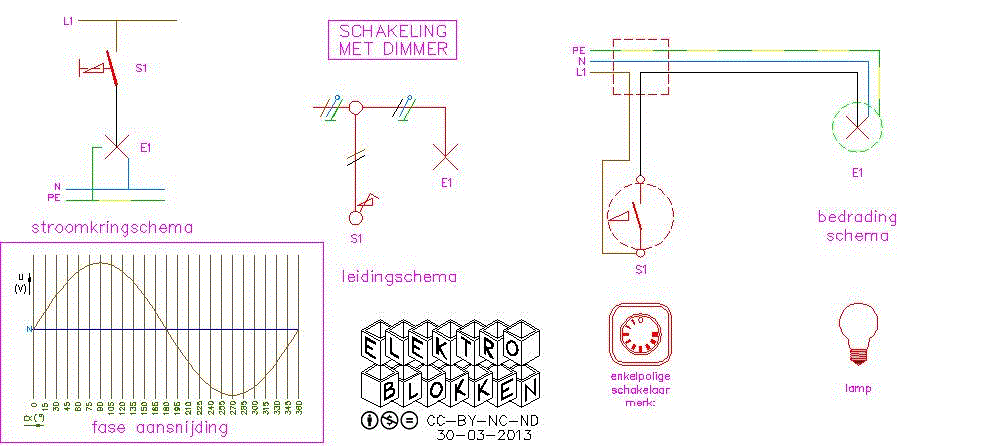

DIM SCHAKELING
Met de dim schakeling kunnen we het licht feller en minder fel laten branden. De schakeling wordt aangesloten zoals de
enkelpolige schakeling. De schakelaar wordt vervangen door een dimmer.

Een elektronische dimmer werkt door middel van fase-aansnijding. De sinus (netspanning) wordt vanaf een bepaald punt doorgelaten totdat de sinus weer "door de nul" gaat.


 Dim schakeling










 IN ONTWIKKELING
Op dit moment zijn de volgende schakelingen nog in ontwikkeling:

-Enkelpolige schakeling met (wand)contactdoos
-Beide wisselschakelingen met (wand)contactdozen in 1 tekening (i.v.m. aantal draden)

LICHTSCHAKELING 02:
-Verboden wisselschakeling
-Hotelschakeling
-Bankschakeling
